h2">高壓噴水頭-一般型

高壓噴水頭產品一覧表

高壓噴水頭-一般型

PT螺紋型系列（NNPT）

一般型高壓噴水頭

訂購產品

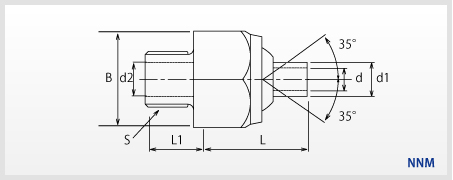

NNPT-NNM尺寸圖

採用了錐管螺紋的金屬噴頭。能承受塑膠噴頭無法負荷的高壓，並能精確地瞄準想要的地方。

  • 螺紋規格：錐管螺紋
  • 傾斜角度：±35°
  • 耐壓：2MPa

標準機種一覧表

（耐壓：水壓　2MPa）
規格 主要尺寸（mm）
商品型號 d S 螺紋 L 圖面 L1 d1 d2 六角二面 B
NNPT1/8-20 4 PT 1/8" 20 PDF  DXF 10 6 6 17
NNPT1/8-40 40 PDF  DXF
NNPT1/8-60 60 PDF  DXF
NNPT1/4-20 4 PT 1/4" 20 PDF  DXF 10 6 6 17
NNPT1/4-40 40 PDF  DXF
NNPT1/4-60 60 PDF  DXF
NNPT3/8-30 6 PT 3/8" 30 PDF  DXF 13 8 10 24
NNPT3/8-50 50 PDF  DXF
NNPT3/8-70 70 PDF  DXF
NNPT1/2-40 8 PT 1/2" 40 PDF  DXF 18 10 12 32
NNPT1/2-60 60 PDF  DXF
NNPT1/2-80 80 PDF  DXF

前端折彎型系列（NNPT-S）

折彎型高壓噴水頭

訂購產品

NNPT-S尺寸圖

將PT螺紋系列（NNPT）的噴頭前端折彎15°/30°後，可在±35°的角度內對應所有範圍。

  • 螺紋規格：錐管螺紋
  • 傾斜角度：±35°
  • 耐壓：2MPa

標準機種一覧表

（耐壓：水壓　2MPa）
規格 主要尺寸（mm）
商品型號 d S 螺紋 角度 圖面 L1 d1 d2 六角二面 B
NNPT1/8-40S15° 4 PT 1/8" 15° PDF  DXF 10 6 6 17
NNPT1/8-40S30° 30° PDF  DXF
NNPT1/4-40S15° 4 PT 1/4" 15° PDF  DXF 10 6 6 17
NNPT1/4-40S30° 30° PDF  DXF
NNPT3/8-50S15° 6 PT 3/8" 15° PDF  DXF 13 8 10 24
NNPT3/8-50S30° 30° PDF  DXF

公制螺紋型系列（NNM）

一般型高壓噴水頭（公制）

訂購產品

NNPT-NNM尺寸圖

除錐管螺紋外，以公制螺紋所製造的產品系列

  • 螺紋規格：公制螺紋
  • 傾斜角度：±35°
  • 耐壓：2MPa

標準機種一覧表

（耐壓：水壓　2MPa）
規格 主要尺寸（mm）
商品型號 d S 螺紋 L 圖面 L1 d1 d2 六角二面 B
NNM10-20 4 M 10×1.25P 20 PDF  DXF 8.5 6 6 17
NNM10-40 40 PDF  DXF
NNM10-60 60 PDF  DXF
NNM20-30 6 M 20×1.5 P 30 PDF  DXF 13 8 10 24
NNM20-50 50 PDF  DXF
NNM20-70 70 PDF  DXF
NNM24-40 8 M 24×2.0 P 40 PDF  DXF 18 10 12 32
NNM24-60 60 PDF  DXF
NNM24-80 80 PDF  DXF
